隔膜泵简要
QBK-100隔膜泵是一种新型输送机械，采用空气压缩机压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。龙洋泵阀不锈钢气动隔膜泵材质有304不锈钢、316不锈钢、316L不锈钢，分别适用于不锈钢浓度的腐蚀液体。不锈钢气动隔膜泵隔膜片采用耐腐蚀性F46隔膜隔膜片加上山道橡胶，球和球座采用四氟球和四氟球座。
QBK-100隔膜泵用途
广泛运用在陶瓷、化工、环保、油田、制药、食品、冶金、造纸、电力、印染等领域。

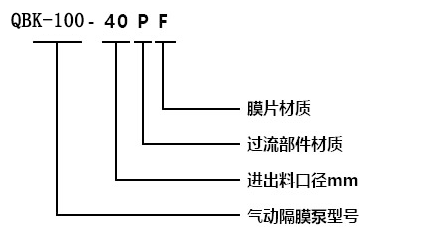

型号意义
过流部件材质表
|
铸铁
|
铝合金
|
工程塑料PP
|
氟塑料PVDF
|
304不锈钢
|
316不锈钢
|
316L不锈钢
|
|
Q
|
L
|
S
|
F
|
P
|
R
|
RL
|
隔膜材质表
|
丁腈橡胶
|
山道橡胶
|
PTFE/F4
|
F46
|
氟橡胶
|
|
D
|
A
|
T
|
F
|
E
|
技术参数
|
型号
|
流量
m3/h
|
扬程
m
|
出口压力
kgf/cm2
|
吸程
m
|
允许能过
颗粒直径
mm
|
供气压力
kbf/cm2
|
供气
消耗量
m3/min
|
|
QBK-100-10/15
|
0～1
|
0～50
|
6
|
5
|
1
|
7
|
0.3
|
|
QBK-100-20
|
0～2
|
0～50
|
6
|
5
|
1
|
7
|
0.3
|
|
QBK-100-25
|
0～2.4
|
0～70
|
6
|
7
|
2.5
|
7
|
0.6
|
|
QBK-100-40
|
0～8
|
0～70
|
6
|
7
|
4.5
|
7
|
0.6
|
|
QBK-100-50
|
0～16
|
0～70
|
6
|
7
|
8
|
7
|
1.7
|
|
QBK-100-65
|
0～18
|
0～70
|
6
|
7
|
8
|
7
|
1.7
|
|
QBK-100-80
|
0～24
|
0～70
|
6
|
7
|
10
|
7
|
3
|
|
QBK-100-100
|
0～35
|
0～70
|
6
|
7
|
10
|
7
|
3
|
工作原理
QBK-100隔膜泵有两个对称的工作腔，各装有一块弹性隔膜，连杆轴将两块隔膜联接，当压缩空气由进气接头经配气阀进入A工作腔推动隔膜，该腔进口球阀关闭，出口球阀打开，液体排出，于此同时，B腔隔膜由连杆轴驱动背面气体排入大气，出口球阀关闭，进口球阀打开，液体被吸入（见图A）。当行程到达终点，配气阀将气体导入B工作时，情况同前述相反，B腔排出液体，A腔吸入液体。如此反复，泵不断吸入排出液体。

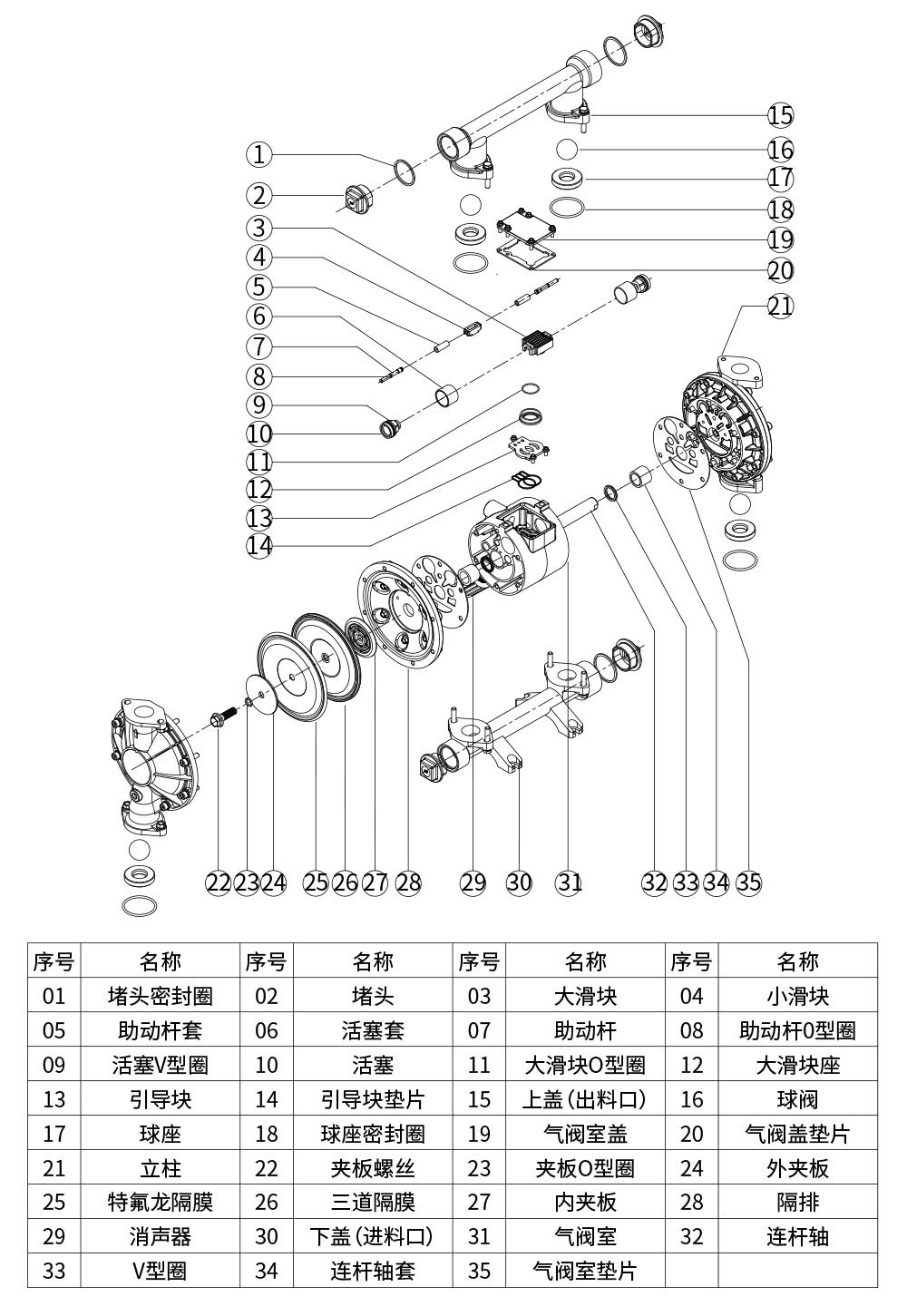

QBK-100隔膜泵爆炸图
使用注意事项
1、QBK-100隔膜泵振动极其轻微，一般情况可不装底脚螺栓。
2、如压缩空气有脏物进入，将会影响泵的正常启动，建议用户加装气动三联件。
3、在抽吸易冻结的介质时，应在泵的进口处装阀门，当停止用泵时，先将该阀关闭，然后再开泵数分钟，将泵体介质排净为止以免造成下次开泵困难。
4、更换隔膜时，须将泵内腕连杆，铅套清洗干净，并不要损坏白色四氟密封圈，按原样装好，即可使用。
|
产品详细介绍
